Stoper do bramy skrzydłowej przenosi na podłoże energię uderzenia skrzydła, dlatego sztywność mocowania wpływa na trwałość bramy i odboju. Dobór kotew, głębokości fundamentu oraz miejsca styku ma szczególne znaczenie dla ślusarzy, brukarzy i inwestorów montujących bramy na podjazdach.
Najważniejsze wnioski techniczne:
- Kostka brukowa o grubości 6–8 cm nie stanowi samodzielnej podstawy konstrukcyjnej dla stopera.
- Do betonowego podłoża najczęściej stosuje się 2–4 kotwy M8 lub M10 z zakotwieniem około 60–80 mm.
- Stopa betonowa w gruncie powinna mieć orientacyjny przekrój minimum 25 x 25 cm.
- Luz między zamkniętym skrzydłem a gumowym odbojem powinien wynosić około 2–5 mm.
Jakie obciążenia przenosi stoper do bramy?

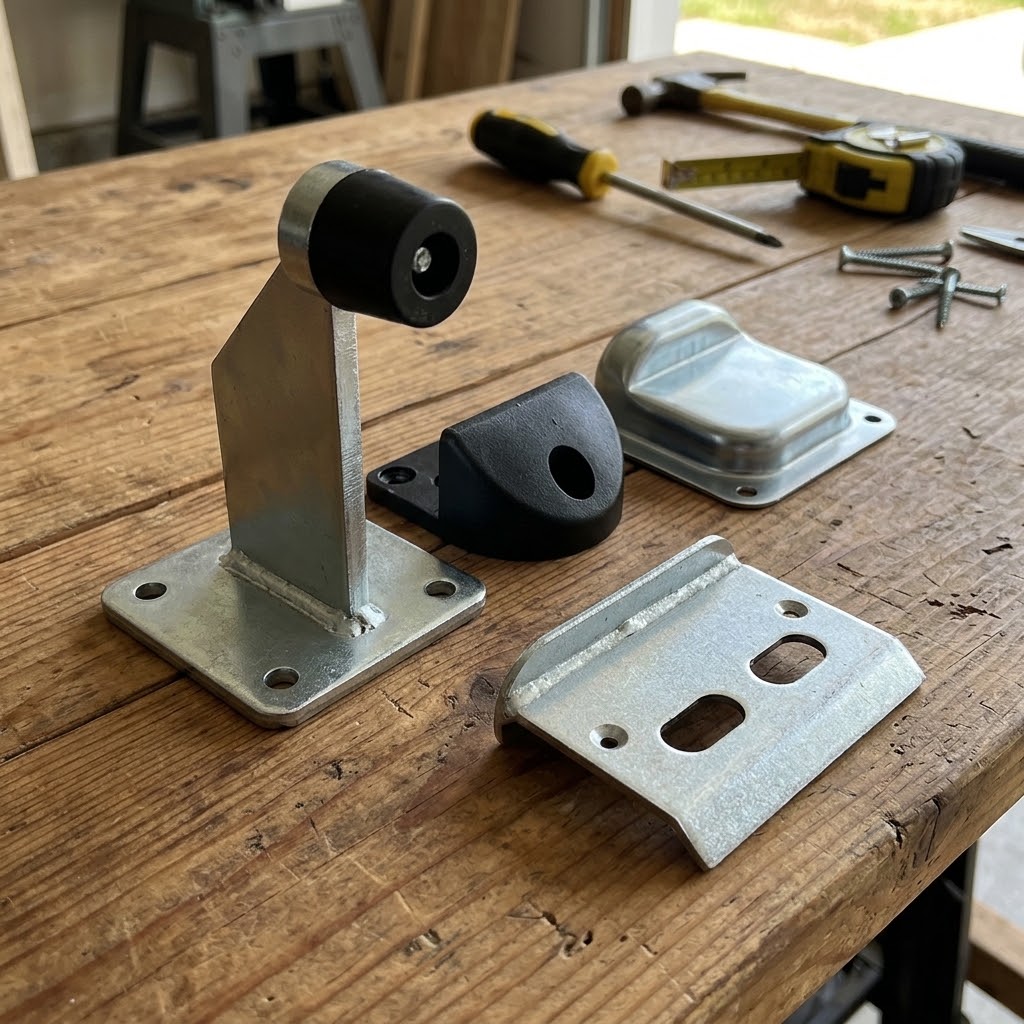

Stoper do bramy przejmuje poziomą siłę uderzenia skrzydła oraz ogranicza jego dalszy ruch podczas zamykania. Skrzydło o masie 80–150 kg może wywołać znaczne obciążenie dynamiczne nawet przy prędkości końcowej poniżej 0,5 m/s.
Gumowy element odbojowy tłumi część energii, lecz stalowa podstawa nadal przekazuje obciążenie na kotwy i podłoże. Zbyt mała liczba punktów mocowania powoduje luzowanie śrub, odkształcenie podstawy albo przechylenie całego elementu.
Prawidłowo dobrany stoper do bramy powinien stykać się ze wzmocnionym profilem skrzydła, a nie z cienkim wypełnieniem o grubości 1–2 mm. Profil zamknięty 40 x 40 mm lub większy zapewnia stabilniejsze miejsce podparcia.
Czy stoper można zamontować bezpośrednio do kostki brukowej?
Stopera nie należy mocować wyłącznie do pojedynczej kostki brukowej o grubości 6–8 cm. Kostka może się przechylić, pęknąć lub przemieścić razem z podsypką pod wpływem powtarzalnych uderzeń bramy.
Najpewniejsza metoda wymaga wyjęcia jednej lub kilku kostek i wykonania pod nimi betonowej stopy. Górną powierzchnię fundamentu można pozostawić około 2–3 cm poniżej poziomu nawierzchni, dzięki czemu po montażu możliwe jest estetyczne docięcie kostki wokół podstawy.
Orientacyjny fundament dla lekkiej bramy powinien mieć przekrój minimum 25 x 25 cm i głębokość 40–60 cm. W gruncie wysadzinowym głębokość należy zwiększyć albo posadowić fundament poniżej lokalnej strefy przemarzania.
Po związaniu betonu podstawę można osadzić na kotwach do betonu M8 lub M10. Odległość otworów od krawędzi fundamentu powinna odpowiadać dokumentacji technicznej wybranego systemu kotwienia.
Jak zamontować stoper bezpośrednio w betonowym podłożu?
W betonie stoper należy zamocować przy użyciu minimum dwóch kotew M8 lub M10 osadzonych na głębokości około 60–80 mm. Cztery punkty mocowania ograniczają obracanie podstawy i równomierniej przenoszą siłę uderzenia.
Podłoże powinno być zwarte, pozbawione spękań i mieć grubość większą od wymaganej głębokości zakotwienia. Przy zakotwieniu 70 mm praktyczna grubość płyty wynosi minimum około 100–120 mm, o ile dokumentacja kotwy nie wymaga większego wymiaru.
Kolejność montażu w betonie
- Ustawić stoper na osi zamykania skrzydła.
- Zaznaczyć środki wszystkich otworów w podstawie.
- Wywiercić otwory pod kątem 90° do powierzchni betonu.
- Usunąć pył szczotką i pompką.
- Osadzić kotwy, wypoziomować podstawę i dokręcić śruby.
- Sprawdzić luz 2–5 mm przy zamkniętej bramie.
W betonie spękanym, przy małych odległościach od krawędzi albo przy nieregularnych otworach można zastosować kotwy chemiczne. Średnicę pręta, głębokość osadzenia i moment dokręcania trzeba dobrać według karty technicznej żywicy.
Jak osadzić stoper w podłożu gruntowym?
W podłożu gruntowym stoper wymaga betonowego fundamentu, ponieważ montaż samej podstawy w ziemi nie zapewnia odporności na przechylenie. Orientacyjna stopa 25 x 25 cm i głębokość 40–60 cm wystarcza zwykle dla lekkiego skrzydła na nośnym, niewysadzinowym gruncie.
Dno wykopu należy wyrównać i zagęścić. Warstwa kruszywa o grubości około 10 cm ogranicza gromadzenie wody pod fundamentem, natomiast beton klasy C20/25 tworzy stabilne podłoże pod kotwy.
W gruntach gliniastych, nawodnionych albo narażonych na przemarzanie fundament powinien sięgać głębiej. Lokalna głębokość przemarzania oraz masa skrzydła mają większe znaczenie niż uniwersalny wymiar stopy.
Kotwy można osadzić po uzyskaniu przez beton wymaganej wytrzymałości. Beton dojrzewa standardowo przez 28 dni, chociaż termin wiercenia i obciążenia należy dobrać do temperatury, rodzaju mieszanki oraz zaleceń producenta kotew.
Gdzie ustawić stoper względem skrzydła bramy?

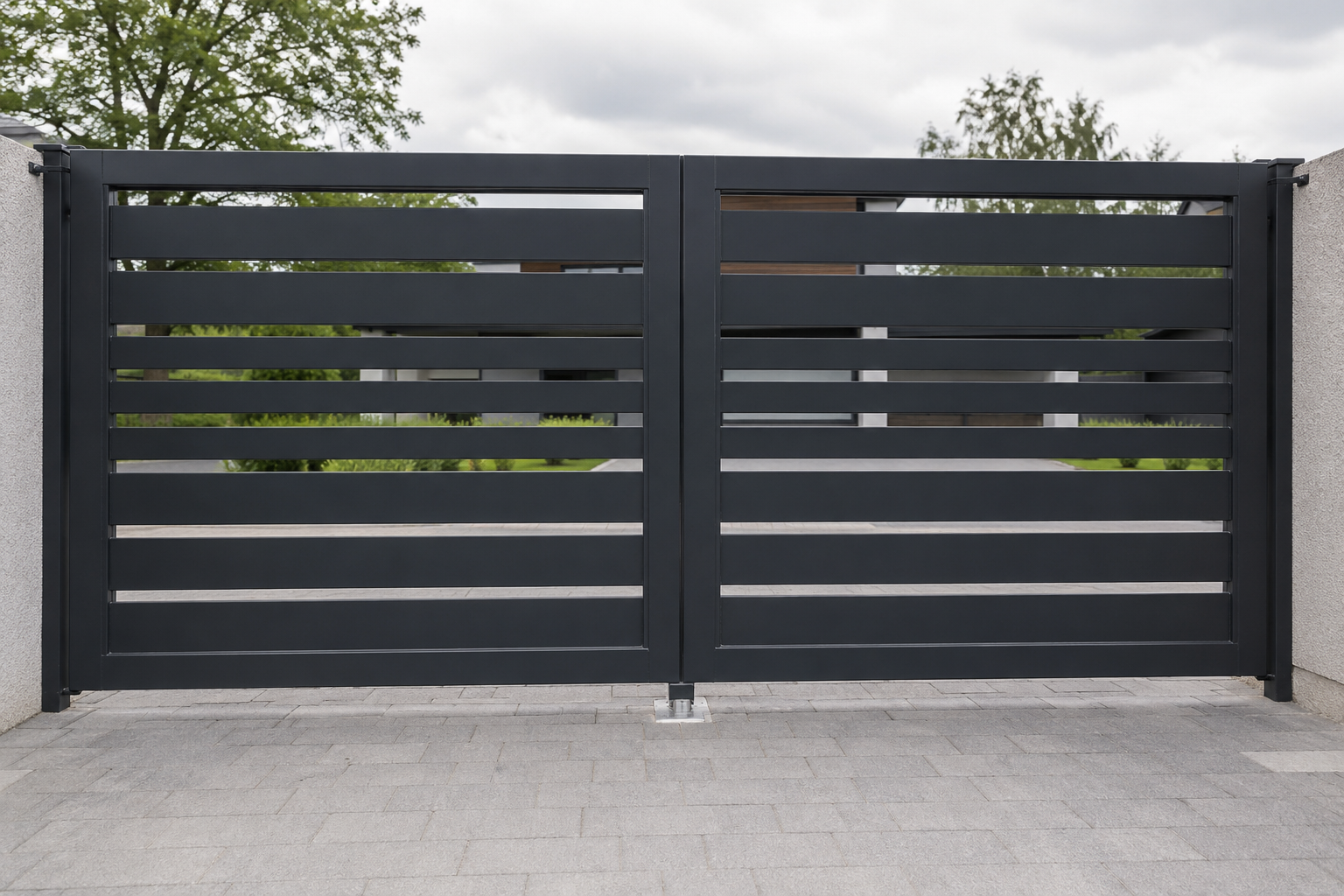

Stoper należy ustawić na torze zamykania tak, aby gumowy odbój trafiał w sztywny profil dolny lub pionową ramę skrzydła. Kontakt z dekoracyjnym prętem albo cienką blachą może prowadzić do trwałego odkształcenia wypełnienia.
Oś gumowego elementu powinna pokrywać się ze środkiem wybranego profilu. Przy profilu o wysokości 40 mm dopuszczalne przesunięcie powinno być na tyle małe, aby cała powierzchnia gumy pozostawała w granicach stalowego elementu.
Luz 2–5 mm między skrzydłem a gumą zapobiega stałemu dociskaniu bramy do stopera. W przypadku bramy z napędem położenie krańcowe siłownika należy ustawić tak, aby stoper pełnił funkcję ogranicznika bezpieczeństwa, a nie podstawowego hamulca mechanizmu.
Jakich błędów należy unikać podczas montażu?
Najczęstszym błędem jest zakotwienie stopera wyłącznie w kostce brukowej lub cienkiej warstwie betonu. Podstawa może uzyskać wyczuwalny luz już po kilkudziesięciu mocniejszych uderzeniach skrzydła.
Problemy powodują również otwory niewyczyszczone po wierceniu, kotwy osadzone zbyt blisko krawędzi oraz nierównomierne dokręcenie śrub. Pył w otworze obniża przyczepność żywicy, natomiast nadmierny moment dokręcania może uszkodzić beton.
Montaż nie powinien blokować odpływu wody z podjazdu. Podstawa wystająca ponad nawierzchnię musi być również widoczna dla użytkowników, aby ograniczyć ryzyko potknięcia lub najechania kołem pojazdu.
Podsumowanie
Betonowa stopa albo odpowiednio gruba płyta betonowa zapewnia najstabilniejsze mocowanie stopera do bramy skrzydłowej. Kostka brukowa może otaczać podstawę, lecz nie powinna samodzielnie przenosić obciążeń dynamicznych.
Kotwy M8 lub M10, zakotwienie około 60–80 mm oraz luz roboczy 2–5 mm stanowią praktyczny punkt wyjścia. Ostateczne wymiary fundamentu i kotew trzeba dopasować do masy skrzydła, rodzaju gruntu oraz dokumentacji zastosowanego mocowania.
FAQ
Czy można przykręcić stoper bezpośrednio do kostki brukowej?
Nie, kostka brukowa o grubości 6–8 cm może się przechylić; stoper należy zakotwić w betonowej stopie wykonanej pod nawierzchnią.
Jaki fundament wykonać pod stoper do bramy?
Beton C20/25 i stopa o przekroju około 25 x 25 cm zapewniają stabilną bazę; głębokość należy dobrać do gruntu i przemarzania.
Jaki luz pozostawić między bramą a gumowym stoperem?
2–5 mm luzu między skrzydłem a gumowym odbojem ogranicza uderzenie i pozwala uniknąć stałego naprężenia zamkniętej bramy.
