Odpowiedź na pytanie „W którą stronę powinna otwierać się brama skrzydłowa?” wynika z § 42 ust. 1 warunków technicznych: skrzydła nie mogą otwierać się na zewnątrz działki. Kierunek ruchu trzeba uwzględnić już podczas projektowania wjazdu, szczególnie przy krótkim, pochyłym podjeździe albo bramie o szerokości przekraczającej 4 m.
Najważniejsze wnioski techniczne:
- Brama znajdująca się w linii ogrodzenia powinna otwierać się do wnętrza posesji.
- Minimalna szerokość bramy w świetle wynosi 2,4 m zgodnie z § 43 warunków technicznych.
- Brama dwuskrzydłowa o szerokości 4 m wymaga około 2 m wolnego promienia dla każdego skrzydła.
- Dolna krawędź skrzydła zachowuje zwykle 50–80 mm prześwitu nad równą nawierzchnią.
W którą stronę brama powinna otwierać się zgodnie z przepisami?

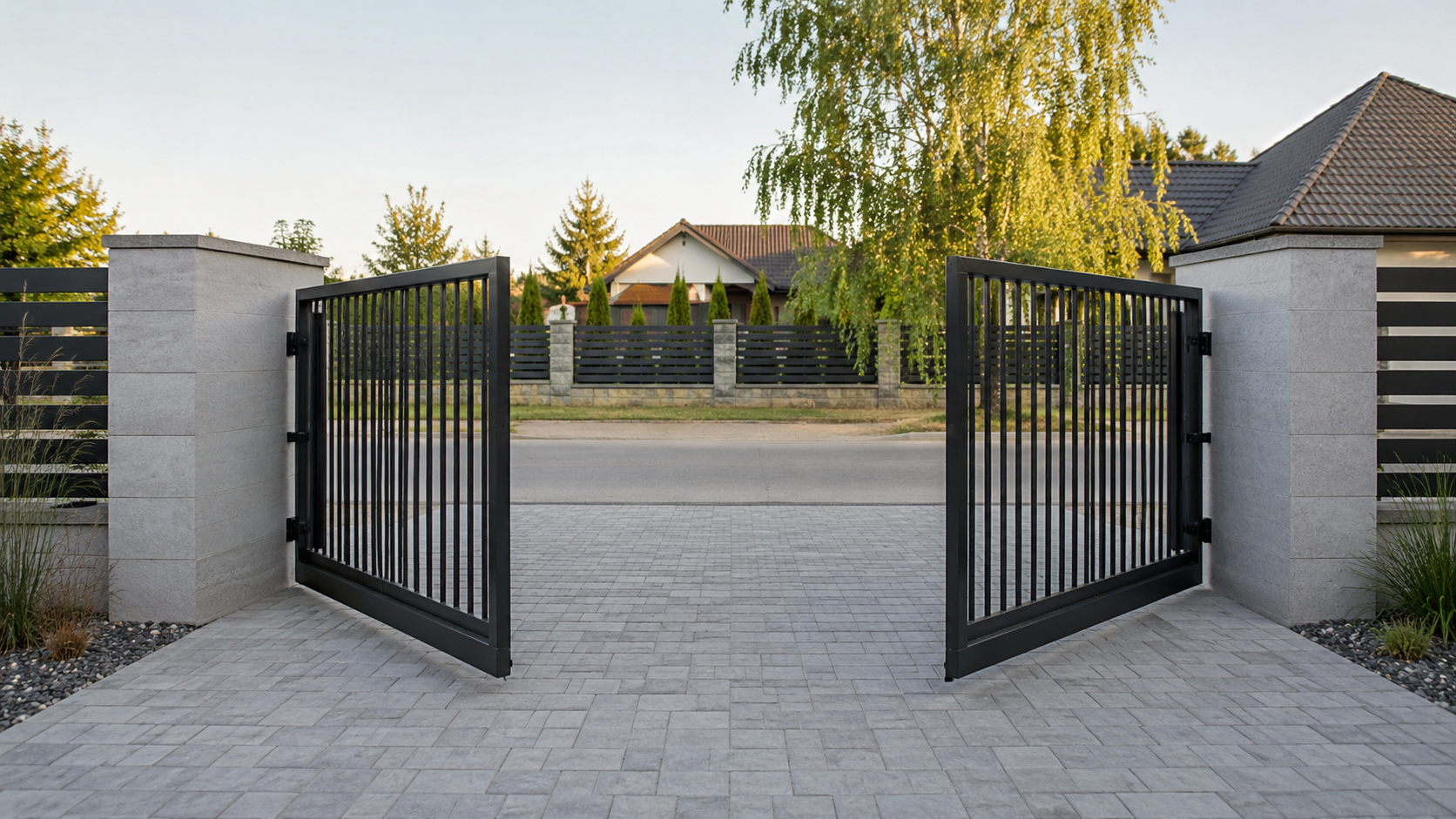

Brama skrzydłowa powinna otwierać się do wnętrza posesji, jeżeli została zamontowana w granicy działki. Paragraf 42 ust. 1 rozporządzenia w sprawie warunków technicznych zabrania otwierania bram i furtek na zewnątrz działki, dlatego żaden fragment skrzydła nie może podczas ruchu zajmować chodnika, pobocza ani pasa drogowego.
Otwarcie w kierunku drogi może być dopuszczalne wyłącznie wtedy, gdy brama została cofnięta w głąb posesji, a cały promień ruchu pozostaje w granicach działki. Brama o skrzydle długości 2 m potrzebuje w takim układzie ponad 2 m wolnej przestrzeni pomiędzy osią zawiasów a granicą nieruchomości.
Ile miejsca potrzeba na bramę otwieraną do środka?
Brama o szerokości 4 m, podzielona na dwa równe skrzydła, wymaga około 2 m wolnego promienia ruchu po wewnętrznej stronie ogrodzenia. Dodatkowy zapas 100–200 mm ogranicza ryzyko kolizji skrzydła z samochodem, słupkiem, roślinnością albo elementem odwodnienia.
Promień ruchu skrzydeł
Promień ruchu odpowiada w przybliżeniu odległości od osi zawiasu do najbardziej wysuniętej krawędzi skrzydła. Skrzydło o długości 1,8 m zakreśla łuk o promieniu około 1,8 m, dlatego samochód nie powinien zatrzymywać się w obrębie wyznaczonego pola.
Konstrukcja o dużej masie wymaga właściwego rozstawu i nośności zawiasów regulowanych. Rozstaw osi zawiasów wynoszący przykładowo 1400–1800 mm zmniejsza obciążenie połączeń, jednak ostateczny dobór gwintu M16, M20 lub M24 musi uwzględniać masę skrzydła i dane producenta.
Jak nachylenie podjazdu wpływa na kierunek otwierania?
Na podjeździe wznoszącym się w głąb posesji trzeba zapewnić prześwit skrzydła na całym łuku otwierania albo zastosować inną konstrukcję bramy. Różnica poziomów wynosząca 100 mm na odcinku 2 m oznacza nachylenie 5%, które może powodować kontakt dolnej krawędzi bramy z nawierzchnią.
Prześwit pod skrzydłem
Prześwit 50–80 mm wystarcza zwykle na równej kostce brukowej, natomiast nierówny lub pochyły teren może wymagać większej wartości. Zbyt duży odstęp pogarsza estetykę i umożliwia przedostawanie się zwierząt, dlatego alternatywą bywa brama przesuwna, składana albo skrzydło z zawiasem wznoszącym.
Pełne otwarcie należy ograniczyć mechanicznie przy kącie ustalonym przez projekt, najczęściej około 90°. Prawidłowo osadzony stoper do bramy przejmuje obciążenie od wiatru i zapobiega przenoszeniu siły uderzenia bezpośrednio na zawiasy lub siłownik.
Jak prawidłowo zamontować skrzydła bramy?
Osie górnego i dolnego zawiasu powinny znajdować się w jednym pionie, a odchylenie montażowe należy ograniczyć do około 1–2 mm na wysokości skrzydła. Większa niedokładność może powodować samoczynne otwieranie, zamykanie albo nierównomierne obciążenie sworzni.

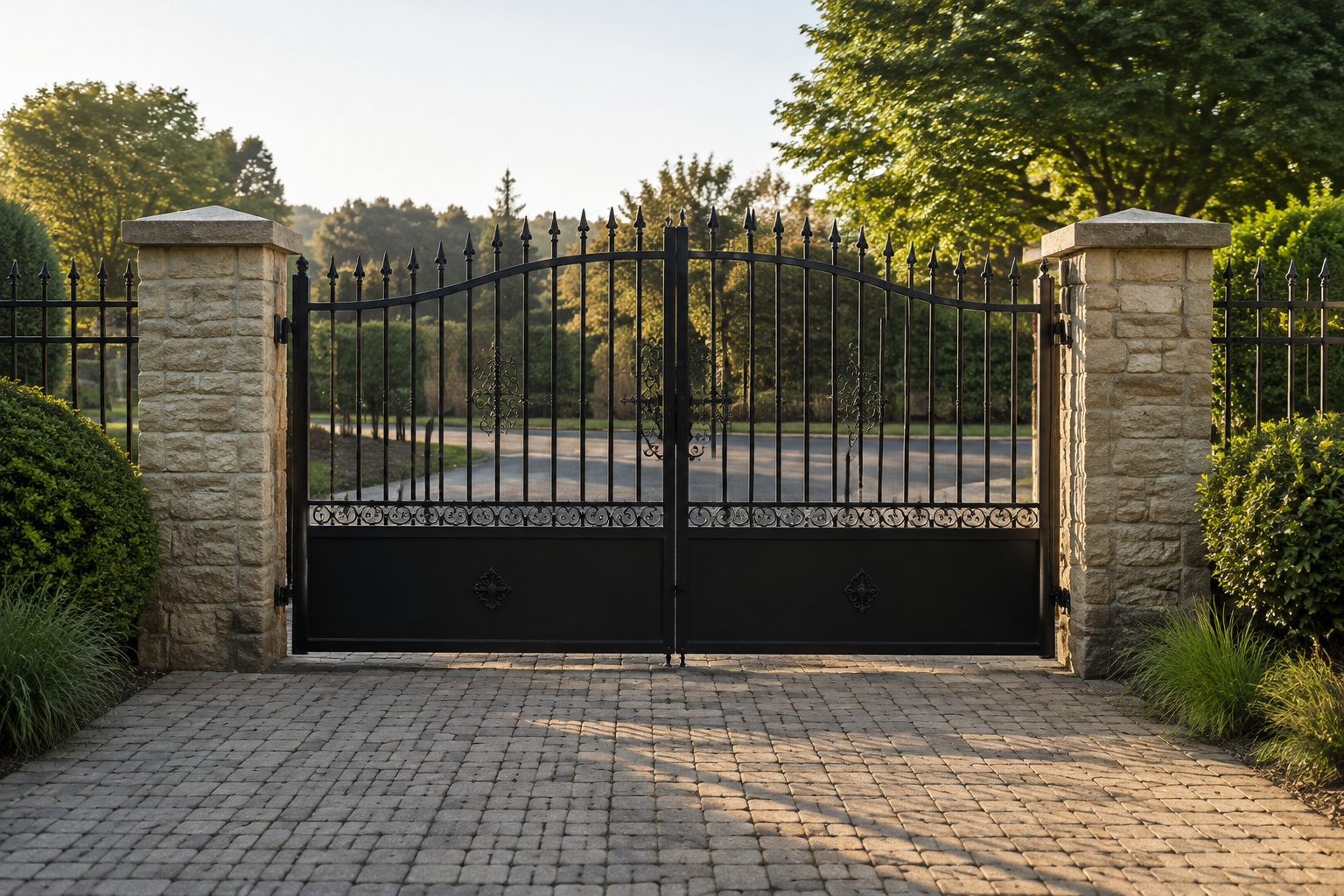

Szczelina pomiędzy skrzydłami wynosi zwykle 15–30 mm, zależnie od rodzaju zamka, rygla oraz tolerancji wykonania. Konstrukcja dwuskrzydłowa powinna również posiadać dolny ogranicznik zamknięcia, który stabilizuje bramę i odciąża mechanizm zamykający.
Skrzydło bierne można unieruchomić za pomocą odpowiednio dobranych zasuw i rygli. Rygiel powinien wchodzić w gniazdo na głębokość co najmniej 30–50 mm, aby ograniczyć unoszenie i przesuwanie skrzydła pod wpływem podmuchów wiatru.
Jakich błędów należy unikać?
Skrzydło bramy nie może przekraczać granicy działki nawet o kilka centymetrów podczas otwierania. Najczęstszy błąd stanowi montaż zawiasów po niewłaściwej stronie słupków, przez co łuk ruchu wchodzi na chodnik lub pas drogowy.
Nie należy również pomijać przestrzeni zajmowanej przez samochód oczekujący na zamknięcie bramy. Pojazd osobowy ma zwykle 4,2–5 m długości, dlatego krótki podjazd może uniemożliwić jednoczesne ustawienie samochodu i pełne otwarcie skrzydeł.
Podsumowanie
Brama skrzydłowa zamontowana w linii ogrodzenia powinna otwierać się do wnętrza działki, zgodnie z § 42 ust. 1 warunków technicznych. Projekt wjazdu powinien uwzględniać minimalną szerokość 2,4 m, promień ruchu każdego skrzydła, spadek nawierzchni oraz miejsce potrzebne na ustawienie pojazdu.
Najczęściej zadawane pytania
Czy brama może otwierać się w kierunku drogi?
Tak, brama może otwierać się na zewnątrz budynku, ale skrzydła nie mogą wychodzić poza granicę działki określoną w § 42.
Czy skrzydła bramy mogą wychodzić na chodnik?
Nie, skrzydła bramy nie mogą zajmować chodnika, drogi ani pobocza; cały tor ruchu musi pozostawać w granicach posesji podczas pracy.
Jaka jest minimalna szerokość bramy wjazdowej?
2,4 m to minimalna szerokość bramy w świetle według § 43; na drodze pożarowej obowiązują odrębne wymagania szerokości przejazdu.
